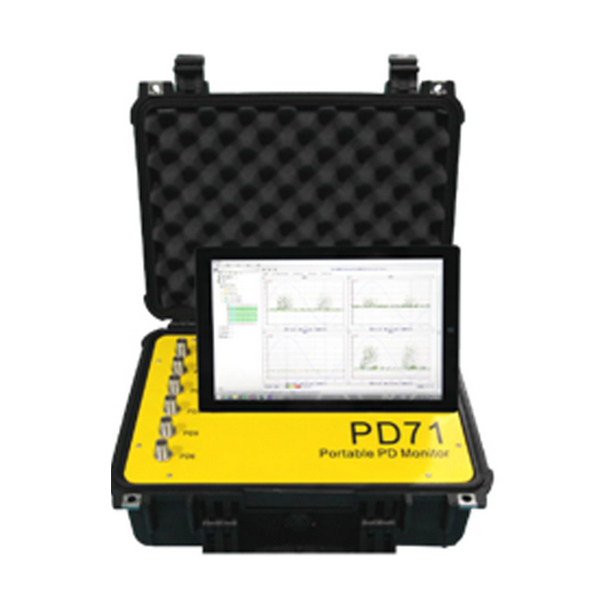

英国PD71(便携式)变压器局放带电检测仪与定位

简要描述:

英国PD71(便携式)变压器局放带电检测仪与定位

免费咨询:13901092932/13501258855

发邮件给我们:sales@bjdfhy.com

分享到:
索取报价 资料下载



产品特点:
     高安全性、高灵敏度的传感器
     超宽动态范围的信号处理单元
     无线工程信号同步器
     高效率、多功能的后台诊断平台









产品应用:
        适用于GIS、变压器、开关柜、电缆等多种设备的局部放电检测、诊断与定位。具备灵敏的特高频/高频传感器、超大规模的专家诊断数据库及独一无二的GIS局部放电实时定位功能,性能遥遥领先于其他同类产品。
      SDMT灵敏度远超同类产品,各项指标均通过国内外权威机构检测认证。
      PD71信号处理单元具有超宽的动态范围,可接收处理-75~-5dB的信号。
      SDMT无线工频信号同步器可提供准确的工频相位同步信号,可连接现场220V电源或PT信号,半径为300米。
      PD71诊断软件SD42具有超强的分析和定位功能。极大地提高了状态检修的效率。
      SD42数据库记录了每个来自传感器的每个脉冲精确时标。智能统计算法将定位精度提高到25cm。

PD71信号处理单元技术参数
局部放电通道数量 6
局部放电检测动态范围 —75~—5dBm
局部放电检测频率带宽 100MHz~2000MHz
信号采样率 100MS/s
电池供电时间 8h
工作温度/湿度  -25℃~55℃ / <95% 无凝露
重量/尺寸 8Kg / 420×331X174(mm)
SDMT特高频传感器技术参数
描述 内置式UHF传感器 外置式UHF传感器
有效工作频段 300—1500MHz 300—1500MHz
信号检测灵敏度 ≥13mm 适合开放式盆子:≥13mm
适合浇注孔式盆子:≥5mm
工频接地电阻 ≤0.2Ω N/A
工频冲击电流承受能力 ≥10kA(10/350μs) N/A
过电压保护器工频接地电阻 ≤0.2Ω N/A
过电压保护器接入衰减 ≤1dB N/A
过电压保护器冲击电流承受能力 ≥10kA(10/350μs) N/A
SF6气体泄漏率 ≤3ppm/24h N/A
适应压力 —1Bar~+10Bar N/A
抗震动/抗冲击/抗震动能力 参考IEC60068 参考IEC60068
设计寿命 ≥50年 ≥50年
工作温度/湿度  -40℃~85℃ / <95%  -40℃~85℃ / <95%
重量/尺寸 根据用户GIS结构进行定制 0.2Kg/110X50X80mm
SDMT高频传感器技术参数
描述 高频电流互感式 高频电容耦合式
有效工作频段 0.2MHz~55MHz 5MHz~80MHz
工作温度/湿度  -40℃~85℃ / <95%  -40℃~85℃ / <95%
重量/尺寸 0.15Kg / 128X120X22(mm) 0.1Kg / 77X63X34(mm)
SD42后台诊断平台技术参数
数据显示 局部放电幅值、能量、频次等
数据统计与分析 三维PRPS、三维PRPD、三维脉冲聚类图谱
GIS局部放电在线定位误差 可达25cm
局部放电类型识别准确率 >95%
基本配置
包含: PD71信号处理单元主机一台、Surface Pro电脑一台(已预装检测软件,配键盘)、外置式PDS-600传感器3只、外置式PDS-601传感器3只、10米同轴电缆三根。无线工频同步器一台、手机频段陷波器3只、800MHz低通滤波器2只、900MHz高通滤波器2只、U盘一个、USB电缆1根、电源线1根、出厂合格证、中文操作说明书一本、仪器箱两个:主机箱8Kg /长 420mm、宽331mm、高174mm(含电脑储存空间);配件箱6.2Kg(空箱)/长559mm、宽351mm、高229mm
