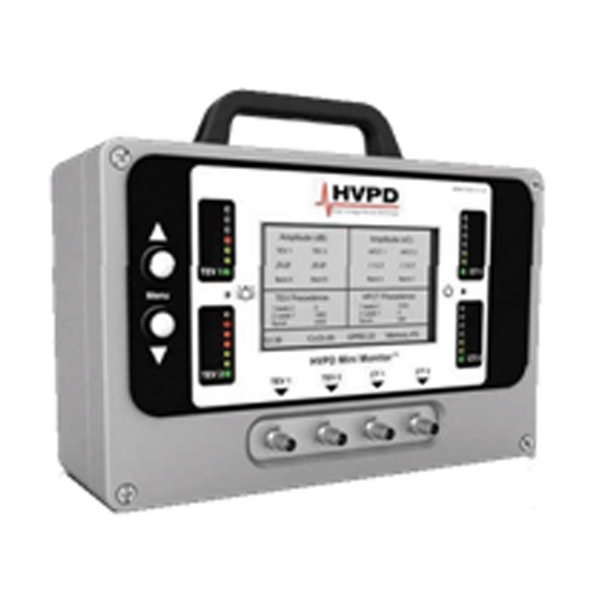

产品特点：
可连续监测电站局放技术
结构紧凑，重量轻，可长期监测
兼容TEV技术和HFCT测试技术
局放监测资料存储时间多达12个月
LCD显示屏可直观显示
监测数据可上传至远程FTP服务器
产品应用：
主要应用在测试局放发生次序的辨别功能。当局放发生时，局放信号在传播过程中穿过设备（该处指一个RMU环网柜）的时
间可通过HFCT或TEV传感器进行测量。该时间大小用来确定信号出现的方向及信号源。对整个配电网络进行监视，一般需要同时
安装多台HVPD-Mini™监视器。实现对网络中产生局放的环网柜进行定位。
兼容TEV技术和HFCT测试技术，配置包括2个用作电缆局放监测的HFCT传感器，2个用于开关设备局放监测的TEV传感器。
通过HFCT和TEV局放信号的时间次序检测功能，确定局放源。对局放及其发展趋势进行动态监视。还可利用LCD显示屏进行实时波形显示，以及用LED七段编码色标对局放量进行直观显示。
工作原理：
局放信号由HFCT和TEV传感器进行测定，并经HVPD-Mini™监视器的嵌入式硬件进行处理。该系统可同时获取来自两个HFCT通道和两个TEV通道的信号，以对信号进行次序测量，并对输送至电力缆线或开关设备面板的局放信号进行定位。可以感应到不同类型的高压装置产生的不同形式的局放活动，如：CT-电缆局放电路---使用高频电流变压传感器（HFCT）可以检测电缆局放，该传感器外置，含有分裂铁心，可夹在电缆的接地线上。这些脉冲信号的频率范围一般在200kHz -4MHz之间，并且从类型上来看是典型的单机脉冲。该装置使用皮库来计算电荷容量（单级脉冲的范围内），从而测量出电缆局放脉冲。
TEV-电路---开关，电缆接头，发电机和变压器的内部局放活动都会产生瞬间接地电压（TEV）局放信号。TEV信号在一个更高的频率范围4MHz-100MHz之间，并且通常情况下回振动。该设备具有内置的TEV传感器，测试时背对着设备放置可以测量到这些信号。合成的局放信号用dB(分贝)来测量，这也符合在线开关柜测量的惯例。
| 技术参数 | |||
| TEV测量 | |||
| 传感器 | 容性的 | 测量频宽 | 4-100MHz |
| 测量量程 | 0-70dB | 分辨率 | 1mv/0dB |
| 误差 | 5% | 脉冲/周期最大值 | 10,000pC |
| HFCT测量 | |||
| 测量量程 | 100K-50MHz | 分辨率 | 1mA/4mv |
| 误差 | 5% | 传感器灵敏度 | 1mV |
| 传感器中心频率 | 100K-50MHz | 传感器直径 | 50/100mm |
| 硬件 | |||
| 指示器 | LED颜色指示 | 显示器 | LCD显示屏 |
| 操作 | 按键 | 连接器 | usb1.1接口，GPRS传输 |
| 供给电源 | 工作温度 | ||
| 直流电源输入220v-240v，交流50/60Hz | 0℃-55℃ | ||
| 重量及尺寸 | 3.76kg / 长180mm、宽280mm、高100mm | ||
| 基本配置 | |||
| HVPD Mini™ Monitor 测试仪MIN001；100/50高频电流互感器HFCT100，两台；瞬态地电压TEV传感器CC-SG1，两台(2 x TEV Probes CC-SG1)；BNC信号屏蔽电缆: 4根 X 10米；GPRS 天线；局放分析及数据存储软件；USB 电缆；电源变换器 一台；5米接地保护电缆；便携包,中文操作使用寿命数一本。 | |||
