德国ESC-103(便携式)工业内窥镜

简要描述:

德国ESC-103(便携式)工业内窥镜

免费咨询:13901092932/13501258855

发邮件给我们:sales@bjdfhy.com

分享到:
索取报价 资料下载



产品特点:

    分析箱—工业标准,坚固可靠,手操器—小巧方便
    40mm翻转及旋转彩色摄像头,拍/录功能,自动归位;
    2块镍氢可充电电池,共计可工作4小时左右



产品应用:

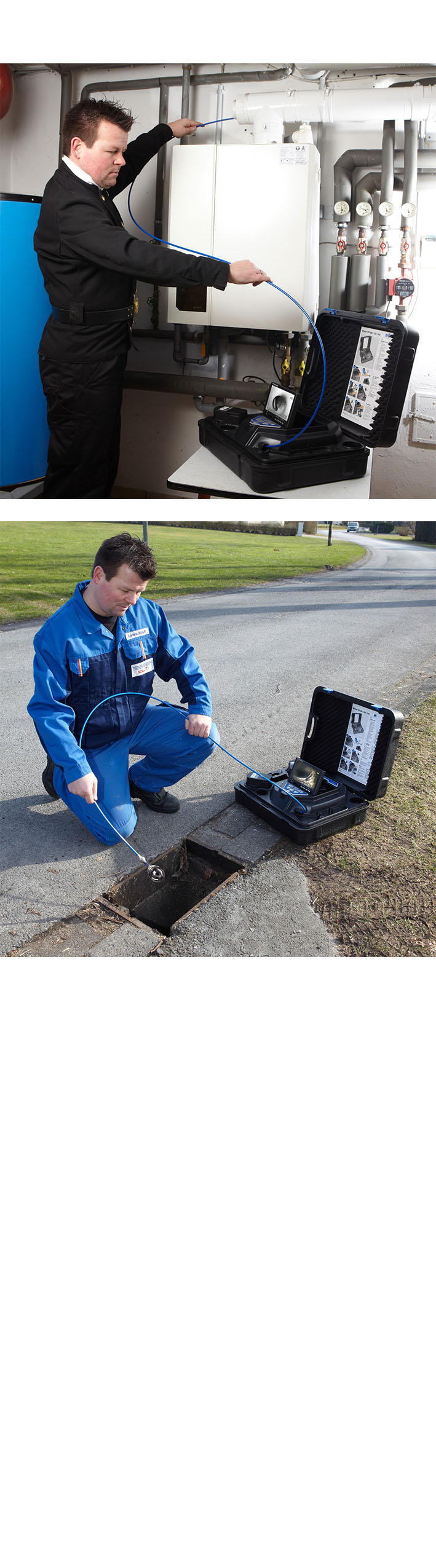

        视频检测应用:通过全新的ESC-103管道视频检测系统,不仅可以检查任何污水管道,排气和通风管路等,还可以精确定位并可保存相关检测视频。

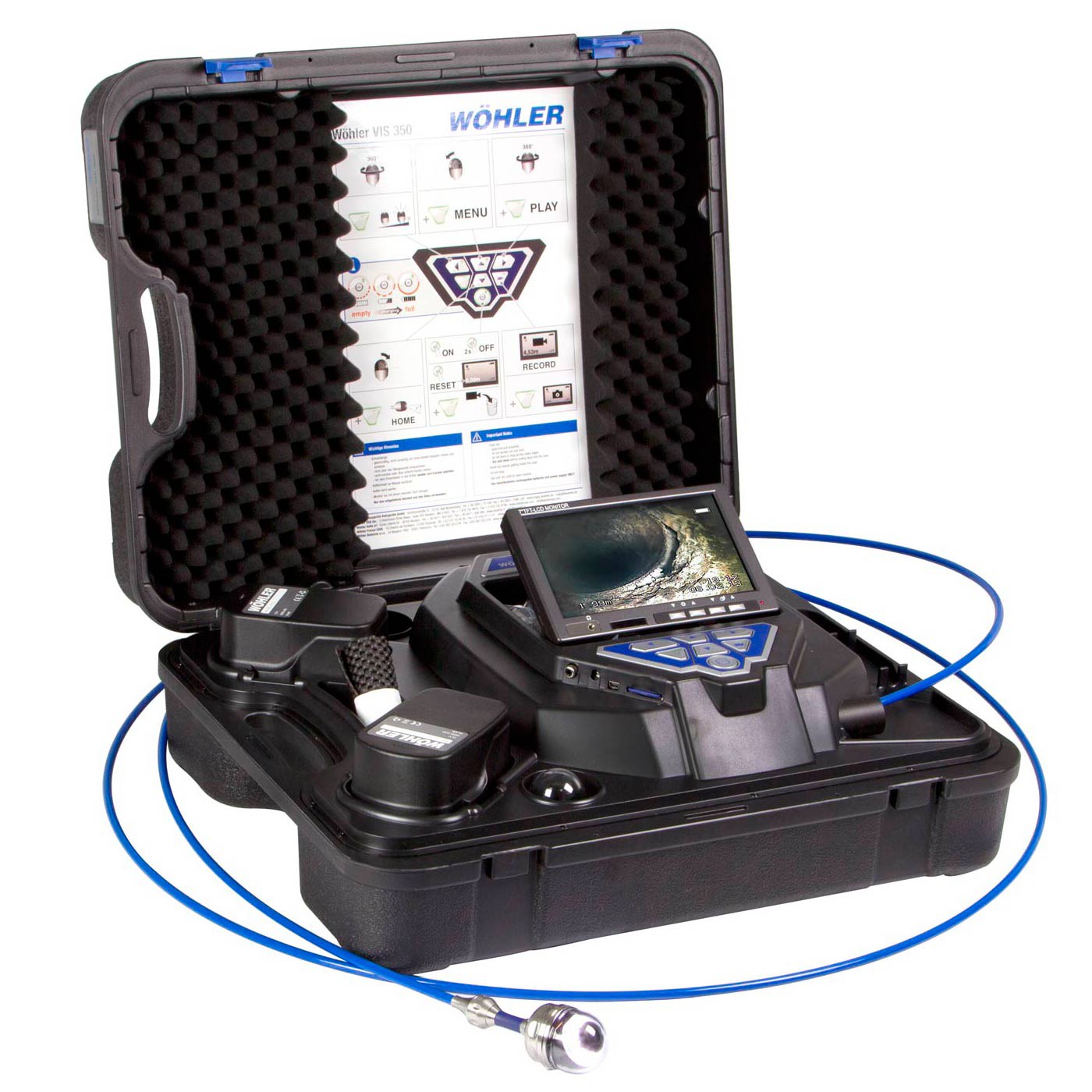

        新型视频检测系统集成于一个紧凑安全的塑料箱中,便于携带和运输。该系统由一个带有卷轴的20米长的推索,直径40mm的彩色摄像头和一个大屏显示器组成。通过标准控制面板可以轻松控制摄像头,摄像头可360°旋转,180°翻转,并提供足够的光源以对管道内部进行全面检查。
        优势特点:在检测时,只需按一个按钮,摄像头就会自动回到水平位置。检视,保存和传输:管道镜可以记录它观察到的视频。即使在87°弯曲处也可清晰查看。当发现损坏处时,按下快速按钮即可拍摄并保存照片。ESC-103检测系统具有精确定位功能,方便对目标进行评估和修复。摄像头的具体位置,伸出的实际长度会显示在显示器上,在处理较大的管道网络时会有很大的帮助。显示器会显示管道顶部和底部,并显示摄像头向上或向下的角度。通过定位器(选配)可以实现低成本,简单的无线定位。
        定位损坏检查:大于Φ70mm污水管道,大于Φ200mm管道,大于Φ60mm排气系统;通风系统;天花板、腔穴、竖井。



技术参数
显示器
显示器尺寸 176×114×32mm
TFT-显示 7″/16:9格式
视频输出 FBAS信号
供电电源 2块镍氢可充电电池,12V
电池操作时间 2块镍氢充电电池,每块约工作2小时左右。电池电量显示。
重量 0.4Kg
可旋转、翻转40mm彩色摄像头
型号 1/3″彩色CMOS
像素 768×576(PLA),656×492(NTSC)
光敏度 /光源 0.5Lux / 12个白色LEDs
镜头 /视场角 f=2.3mm,F=2.5 / 115°
防护等级 P67
操作温度 / 储存温度 0-40℃,RH95%MAX / -20℃~50℃,RH95%MAX
尺寸 Φ40mm×60mm
定位器(选配)
传输频率 8.9kHZ
推索
长度/直径 20m/6.5mm
定位接收器(选配)
显示 位置图形可视化
输出阻抗 32 Ohm
电源供应 3.7V锂充电电池
工作温度/储存温度 0~40℃ / -10℃~40℃
重量及尺寸 0.605Kg / 长320mm、宽140mm、高70mm
塑料箱
重量及尺寸 8.2Kg / 长510mm、宽430mm、高170mm
储存 / 接口
储存 / 接口 4GB SD卡(可记录2.5h左右) / Mini USB接口
基本配置
7英寸液晶显示器1个;2m显示器连接线缆1根;40mm微型彩色全景摄像头(摄像头不带不锈钢护罩)1个;数字化距离计量器1件;带摄录储存模块1件;4GB SD卡1张;USB数据线缆1根;20米推索,6.5mm 1根;镍氢可充电电池2块;RCA视频输出端口1件;变压器1个;防滑垫1块;ABS仪器箱1个;
特殊选配
定位器:镜头上的集成无线发射器使其可被精确定位;便于有针对性的修复管道;伸缩杆适用于定位地下或高空作业;粉笔支架和粉笔确保随时标记损坏处;锂电池长时间供电;
