英国PDtect4 (车载式)局放带电检测仪与定位

简要描述:

英国PDtect4 (车载式)局放带电检测仪与定位

免费咨询:13901092932/13501258855

发邮件给我们:sales@bjdfhy.com

分享到:
索取报价 资料下载

产品特点:
     高安全性、高灵敏度的传感器
     1.5GS/s超高采样速率
     无接触式局部放电检测方法
     IP65防护等级







产品应用:

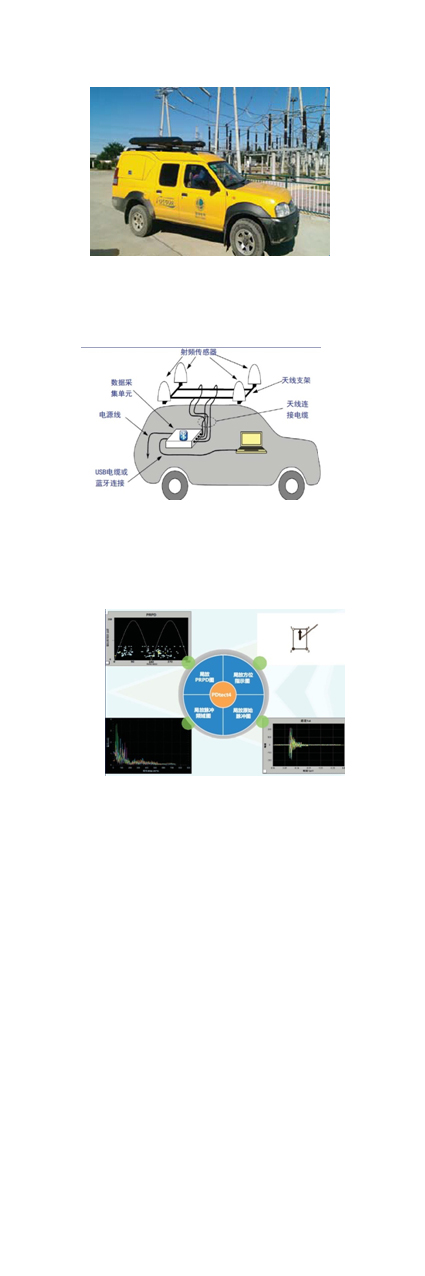

       全球首套基于特高频技术的AIS(敞开式)变电站局部放电带电巡检定位系统。该系统采用“无接触式”检测技术,与站内带电设备没有任何物理解除,安全可靠。通过4只安装在汽车顶部的高灵敏度的天线矩阵,检测并精确定位变电站中高压设备的局部放电缺陷。
      PDtect4车载式高频局部放电检测定位系统由4只射频传感器组成的天线矩阵、数据采集单元、集成数据分析系统的部基本和若干连接电缆组成。





系统概述:
        射频传感器检测敞开式变电站中高压设备内部绝缘局部放电信号,通过同轴电缆将信号送至数据采集单元。
    数据采集单元对信号进行降噪、滤波、识别和存储,并通过无线蓝牙或USB电缆将结果送至集成数据分析系统的笔记本电脑。
    数据分析系统完成对局部放电信号的诊断和定位,并指示局部放电信号的定位方向。


PDtect4车载式系统技术参数
矩阵天线 天线类型 圆盘式天线
天线接头阻抗 50Ω
检测频率 0~1GHz
工作温度/湿度 -25℃~50℃ / <90%
重量/尺寸 23Kg / 长1765mm、宽1475mm、高185mm
数据采集单元 检测通道数 4
采样带宽 10~750MHz
单通道采样速率 1.5GS/s
供电电源 12VDC
输入电流 <4A
工作温度/湿度 -25℃~50℃ / <90%
重量/尺寸 3Kg / 长480mm、宽350mm、高135mm
局放定位参数 采集时标精度 0.667nS
方向角定位误差
定位精度 定位设备本体
基本配置
包含:数据采集单元主机一台、松下三防电脑一台(预装检测软件)、天线矩阵一套(含4m电缆4根)、防水管及固定件2套、12V车载电源线1根、USB电缆1根、出厂试验报告、中文操作说明书一本、仪器箱一个6Kg(空箱) / 长620mm、宽430mm、高230mm(含电脑储存空间,不含矩阵天线)。
