产品特点：
专为严苛的现场环境而设计，坚固耐用
全中文显示，主从式菜单，操作便捷，技术领先
采用TFT全数字真彩色液晶显示器，屏幕亮度清晰
高性能安保电池模块便于拆装，使仪器连续工作时间可达八小时以上
方波脉冲、发射电压、滤波频带、探头阻尼可调，适用于各种工件的探伤
产品应用：

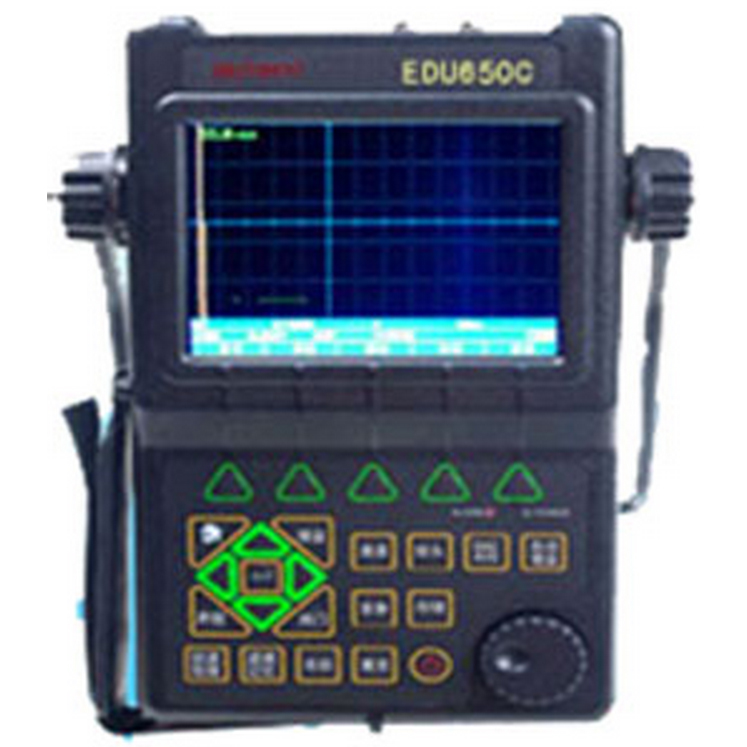

EDU-650C是一款便携式、全数字超声波探伤仪，能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属
探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷
焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置
自动校准：探头零点和探头角度（K值）自动校准功能；声速自动测量功能
波峰记忆：实时检索缺陷最高波，记录缺陷最大值
Φ值计算：直探头锻件探伤找准缺陷最高波后自动计算、显示缺陷当量尺寸
缺陷定位：实时显示缺陷水平、深度（垂直）、声程位置
缺陷定量：缺陷当量dB值实时显示
缺陷定性：通过回波包络波形，方便人工经验判断
曲面修正：用于曲面工件探伤，可实时显示缺陷周向位置（可选功能）
DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。曲线随增益自动浮动、随声程自动扩展、随延时自动移动。能显示任意孔径的AVG曲线。
AWS D1.1: 美国焊接学会标准，为各类AWS焊缝检测应用提供一个动态反射体“缺陷定级”。可避免手工计算，提高检测效率。（可选功能）
裂纹测高：利用端点衍射波自动测量、计算裂纹高度。（可选功能）
门内展宽：放大回波细节，便于回波分析
连续记录：实时记录波形，存储、回放
波形冻结：冻结屏幕上显示的波形，便于缺陷分析
回波编码：以不同颜色显示1~6次回波显示区，便于判断缺陷位置
B型扫描：实时扫查、横截面显示，可显示工件缺陷形状，使探测结果更直观。
| 技术参数 | |||
| 检测范围 | (0~9999)mm | 工作频率 | (0.2~20)MHz |
| 声速范围 | (300~15000)m/s | 动态范围 | ≥36dB |
| 垂直线性误差 | ≤2.5% | 水平线性误差 | ≤0.1% |
| 分 辨 力 | >40dB(5P14) | 灵敏度余量 | >65dB(深200mmФ2平底孔) |
| 数字抑制 | (0~80)%，不影响线性与增益 | 电噪声电平 | ≤8% |
| 探头类型 | 直探头、斜探头、双晶探头、穿透探头 | ||
| 闸门 | 进波门、失波门；单闸门、双闸门读数；峰值触发、边沿触发 | ||
| 报警 | 蜂鸣报警，LED灯报警 | 环境温度 | (-10~50)℃ |
| 电源 | 直流（DC）9V；锂电池，可连续工作8小时以上 | ||
| 相对湿度 | (20~95)%RH | ||
| 重量及尺寸 | 1kg / 长280mm、宽220mm、高70mm | ||
| 基本配置 | |||
| 仪器主机1台、直探头1只、斜探头1只、探头连接线缆(Q9-Q9) 1条、电池模块1只、电源适配器(充电器)2只、支撑柱2只、数据处理软件光盘1张、USB通讯线缆1条、仪器箱1只、探伤仪校准试块2块、探伤仪主机保护套1只、笔记本电脑1台、双晶探头1只、穿透探头1只、 | |||
