产品特点：
检测速度快、定位故障精确度高
携带便捷，操作简单
具有自检和校准功能
产品应用：
80年代初就研发了局放定位仪 (PD Locator) 并被英国电力公司用户广为应用。过去30年来已经开发出了一系列的局部
放电检测，定位，监测，报警等仪器。
自1983年开始建立本公司的局部放电数据库，从英国各输配电公司的开关和电缆开始积累现场测试数据，随后扩展到世
界各地的电力公司和电力用户的成千上万的现场测试结果。这在世界范围内是独一无二的。
可与PD Monitor配合使用，对设备状态进行详细评估；

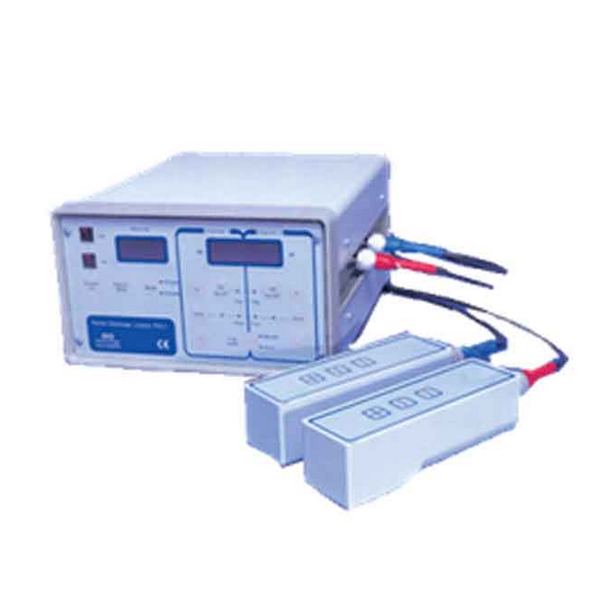

套装包括功能检测仪、探头、电池充电器和手提箱。
※ PD-locator测量放电幅值，用dBmV 表征。
※ 通过双探头时间差定位局放源，分辨率为2ns, 0.6米
| 技术参数 | ||||
| 信号输入 | ||||
| 信号类型 | 局部放电暂态地电压脉冲 | 带宽（-3dB） | 3-60MHZ | |
| 通道数目 | 2 | 最大灵敏度 | 1mv | |
| 脉冲极性 | 正极或负极 | 输入阻抗 | 50Ω | |
| 幅值测量 | ||||
| 测量方法 | 门限检测器与校准过的衰减器 | 衰减器数目 | 每通道一个 | |
| 衰减器型号 | 恒阻抗、用闩锁继电器切换 | 重复率（幅值测量） | 最小-单脉冲；最大-每秒10兆脉冲 | |
| 衰减控制器-手动 | 增或减按钮 | 衰减控制器-自动 | 改型二进制搜索算法 | |
| 单步操作或重复操作 | 前面板控制或遥控 | |||
| 前面板控制或遥控 | ||||
| 测量范围 | 0-63dBmV，可调（1dB步长） | 精度 | 2dB | |
| 开关柜放电定位 | ||||
| 定位方法 | 优先检测器-可以指示出哪一个通道先被触发，从而指示出哪一个探头在电气上离放电源最近 | |||
| 优先分辨率 | 2ns | 等效空气中距离 | 600mm | |
| 通道之间最大时间差 | 100ns | 等效空气中距离 | 30m | |
| 重复率（优先检测器） | 最小-单脉冲；最大-每秒10000脉冲 | |||
| 单探头模式 | ||||
| 当仪器处于改模式时，通道2会自动关闭以节省电源。优先探测器也关机，所以通道1‘First LED’灯不亮，且Trig Level（触发电平）开关停止工作。 | ||||
| 信号输出 | ||||
| 型号 | 每当通道触发是，产生5V，10µs脉冲 | 输出阻抗 | 1000Ω | |
| 从到达探头是算起的最大延迟 | 单探头模式：25微妙;双探头模式：85微妙 | |||
| 探头 | ||||
| 操作模式： | 电容耦合 | 开关感测方法 | 电阻性 | |
| 电缆 | RG214/U或RG213（取决于具体版本） | 电缆衰减 | 0.08dB/m | |
| 电源 | ||||
| 内部电池正极 | 7节“AA“尺寸的NIMH可充电电池，1.6Ah | 内部电池负极 | 7节“AA“尺寸的NIMH可充电电池，1.6Ah | |
| 关机电压 | 7.0V | |||
| 连续操作时间（单探头模式） | 9.2小时 | 连续操作时间（双探头模式） | 4.6小时 | |
| 电池保护 | 如果读秒器计数达到600秒就会自动关机 | |||
| 电池充电器 | ||||
| 额定电压 | 230V | 频率 | 50-60HZ | |
| 耗电量 | 6VA | 充电电流 | 0.5A | |
| 完全充电所需时间 | 16小时 | 输出连接头 | 低压直流电源连接头 | |
| 环境 | ||||
| 工作温度 | 0-45℃ | 工作湿度 | 0-90%相对湿度，无凝露 | |
| 主机重量及尺寸 | 主机 | 4.4kg / 长310mm、宽260mm、高145mm（含电池） | ||
| 基本配置 | ||||
| 主机一台、探头2个、充电器插头、测试源各一个，电源线、电缆各一根，中文操作说明书一本、仪器包2个、仪器箱一个。 | ||||
