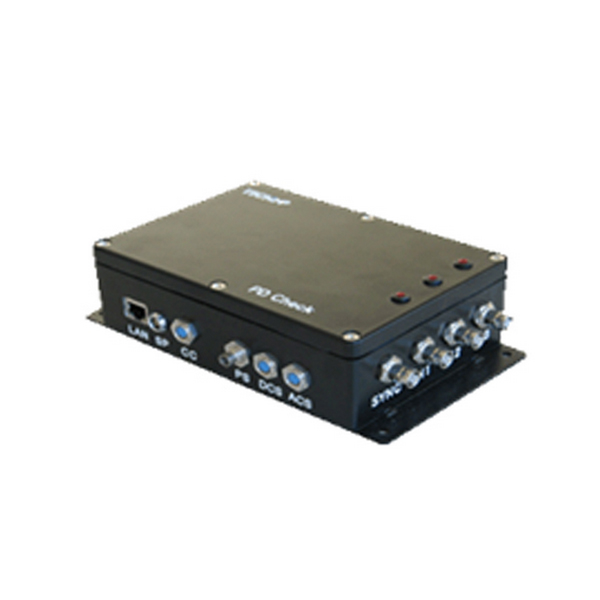

产品特点：
数字转换器，噪音分离和抗干扰能力
多个传感器，提供多方数据
多重诊断技术，信息更全面
产品应用：
局放技术检测可以在线检测，也可以由外接电源离线检测。
离线检测只能在企业停产时定期进行。因此，避免电力设施故障的理想解决方案是对设备进行长期在线局放监控。应用Techimp
公司的创新技术和完备的解决之道，就可以让电力设备的绝缘系统永远处于掌握之中。
Techimp技术将不同的局放现象根据脉冲波形分类，分成不同波束（TF图谱®），再分别对数据进一步分析。即使不太在行的操作员也可以很容易地确认局放源。根据TF图谱®可以排除噪音干扰，分离局放现象。不同原因引起的局放被分解成不同的波。然后可以分别提取分析，通过人工智能技术确认局放原因。
要应用在：减压变压器（电网输送的电力）、GIS和配电板、高中低压变压器中压发动机、发电机、中高压电缆系统。
| 技术参数 | |||||
| 宽频PD通路 | |||||
| 接收频率 | 100MS/s，3个PD通路 | 分辨率 | 10 bits | ||
| 带宽 | 16kHz-30MHz | 输入阻抗 | 50 Ohm | ||
| 输入范围 | 1-4000 mVpp | 输入灵敏度 | < 1 mVpp | ||
| 输入管路 | IEC 60270 HW | PD通道 | 1个通道（12 bits A/D转换器@20MS/s） | ||
| 触发模式 | |||||
| 予触发记录 | 予触发记录 0-100% @10µsec | ||||
| 最小绝对时间 | 1µsec | ||||
| AC信号输入通道 | |||||
| AC输入 | 3个 | 带宽 | 0.2-5000Hz | ||
| 分辨率 | 14bit | 最大采样频率 | 20 kHz | ||
| 输入电压范围 | 15 Vpp | 输入电阻 | 1 M欧姆 | ||
| 同步通道 | |||||
| 输入范围 | 5-200 Vpp | 频率范围 | 0.1Hz-1kHz | ||
| 输入电阻 | > 10 M欧姆 | 过电压保护 | 230VDC ± 20% | ||
| 测试电压频率 | |||||
| 精确度 | < 1° | 数据存储 | 闪存卡 1-16GB | ||
| 交换与连接 | |||||
| 物理接口 | 以太网10/100 Mb/sec | ||||
| 外部连接 | n°4 BNC型连接；n°2 型连接；n°1 型连接；n°1 外部接口；n°1 RJ-45 型连接；n°2 标准ST FO连接；n°1 清理(SPDT)接触连接 | ||||
| PC机推荐配置 | |||||
| 硬件 | PIII 1GHz处理器，512MB内存，20GB硬盘，1024x68屏幕分辨率，FDD&RW，10/100以太网，USB接口，Win XP | ||||
| 操作系统 | Win XP （专业版）；MS Office；Techimp提供的处理程序。 | ||||
| 操作环境 | |||||
| 工作温度 | 5℃-50℃ | 湿度 | 90%，无冷凝 | ||
| 海拔高度 | ≤2000米 | 电压 | 5 VDC，< 2A | ||
| 重量及尺寸 | |||||
| 主机重量 | 1Kg | ||||
| 箱子尺寸 | 长203mm、宽135mm、高55 mm | 总尺寸 | 长250mm、宽180mm、高55 mm | ||
| 基本配置 | |||||
| 主机、测试用传感器及测试连接线、测试分析软件、笔记本各1套、操作说明书、仪器箱。 | |||||
