产品特点：
能早期检测绝缘缺陷
高压设备中检测射频干扰信号
轻巧耐用、容易使用，性能强大的高科技检测仪器
产品应用：

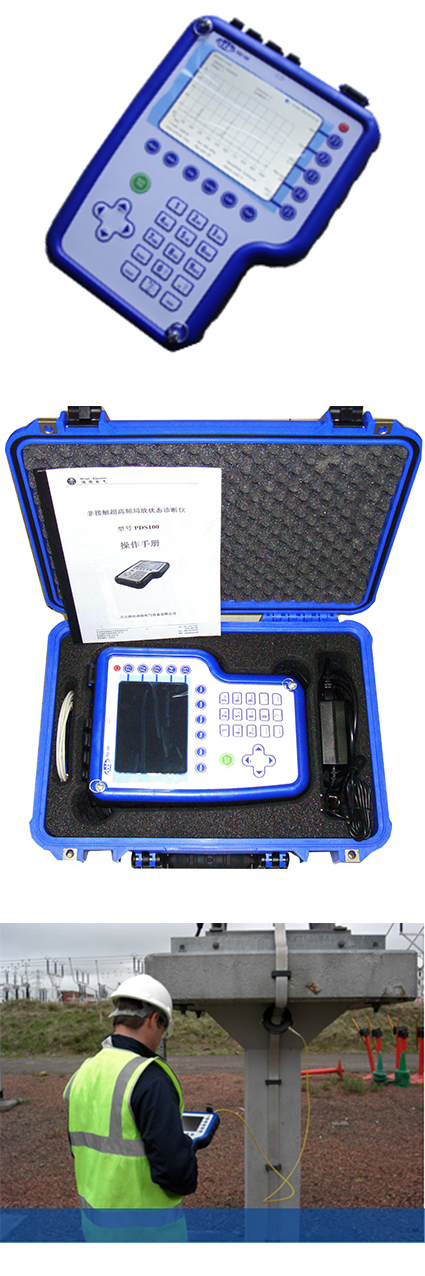

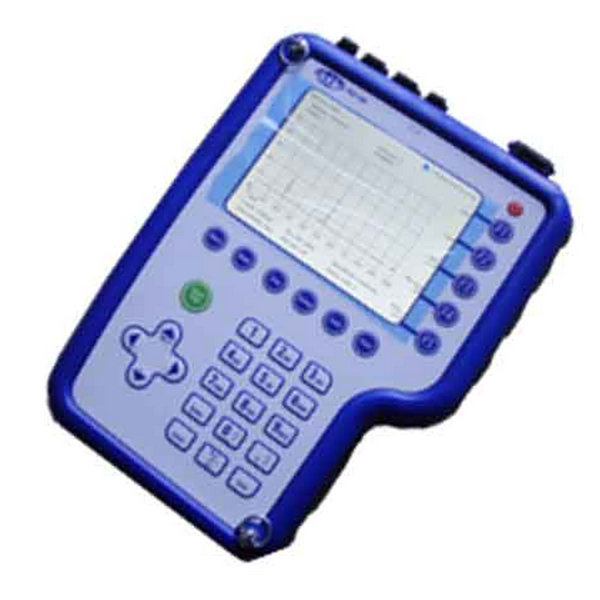

PDS100具备全面的局部放电检测功能。只需简单的环绕高压设备一周，即可探测和鉴别局部放电源和外部干扰。常规的RFI检测可在设备运行过程中确定局部放电活动。
PDS100是为变电站设计的RFI检测工具。无需停机或特殊连接，此装置可在几秒钟内检测到局部放电，是状态维护（CBM）的理想工具。整个变电站都可得到检测和分析。PDS100是探测并确定局部放电源的理想工具。PDS100理想的使用方法是与红外扫描等其他方法相结合，用于变电站的日常或常规检测。任何服务检测队伍都应将PDS100作为其基本检测工具。 PDS100在无线电频率区域搜索局部放电。有害的局部放电表现为其活动区域内发射电磁能， PDS100以RF频频记录这些电磁能，并显示导致辐射的局部放电RF干扰。
PDS100已经证明能在各种高压设备上，比如电缆终端，互感器，套管，避雷器，支柱绝缘子，断路器等发现绝缘缺陷的能力。
检测模式
在频谱分析模式中，又有3种检测技术：峰值检测、平均检测盒分别峰值+平均检测。
频谱检测模式
频谱检测或频率模式，通过扫描从50MHz到1000MHz的射频信号来查找局放活动。进而言之，该设备有一个扫描等待时间40毫秒。比如，该设备等待2个频率周期然后开始在下一个频段来查找局放活动，这个频率窗口被设定为6MHz，这也被称为设备的解决带宽（RBW）。通过检测射频信号的幅度，由于局放活动产生的射频信号就被检测和记录下来。
时间解决模式
在检测到一个由PD活动产生的可能射频信号后，给定的频率就可以确定下来，通过时间解决模式就可以在一个时间段上显示一个与电力相关的以20毫秒为准的可能局放信号。一个典型的局放源在一个电力频率周期中会产生2次脉冲散射，这样就能使我们通过时间解决模式把信号显示出来。一个小能量的局放源可能在一个频率周期中只产生1次脉冲散射，但是会每20毫秒重复产生信号。这就意味着当有局放活动时，根据局放源的物理特征以及绝缘材料的劣化状况，就会产生一个或两个的信号群。
实际操作
在测试任何高压设备前，都需要通过该设备做一个基准值的读取。该基准值是依变电站所在位置通过背景频率以曲线形式显示在该设备的屏幕上。从50MHz到1000MHz的频率分析包括了几种连续的信号，如调幅收音、手机信号和其他通讯信号。通讯信号和由局放活动所产生的信号区别是由两种信号的特征区分开来的。通讯信号通常是窄带的会显示在屏幕的任何位置，而局放信号是宽带的，并且局放信号的幅度会随设备离局放信号源的远近而变化。
| 技术参数 | |||||
| 检测和扫频功能 | |||||
| 探测器类型 | 峰值，准峰值，RSM和平均值 | 扫频进程 | 持续，平均值，峰值保持和差动 | ||
| 频率 | |||||
| 量程 | 50MHz - 1000MHz | ||||
| 幅值 | |||||
| 显示单位 | 线性（V, mV, µV）；对数（dBmV, dBµV） | ||||
| 数据储存/传送 | |||||
| 内部 | 闪存 | 外部 | USB存储，兼容USB闪盘驱动器/USB硬盘驱动器 | ||
| LCD显示屏 | |||||
| 尺寸（W x H） | 132x100 mm / 5.20x3.94 in | 分辨率 | 640x480像素，256色 | ||
| 环境 | |||||
| IP等级 | IP64顶部封闭，IP51顶部开放 | 湿度 | 0-95% 无冷凝 | ||
| 工作温度 | -10℃ - 50℃ | 存放温度 | -20℃ - 70℃ | ||
| 重量及尺寸 | 主机 | 2．4kg / 5.29 lbs / 长350mm、宽220mm、高70mm | |||
| 仪器箱 | |||||
| 基本配置： | |||||
| 主机、背带、天线、USB数据线、直流电源适配器、PDS100软件（光盘）、PDS100快速向导、中文操作使用说明书、仪器箱 | |||||
